PVケーブル
太陽光発電システム用 PVケーブル
TÜV2Pfg 1169に適用
1、特徴
| 定格電圧 | AC600/1000V (DC1800V) |
|---|---|
| 適用温度 | -40℃～90℃ |
| 難燃性 | 垂直難燃 |
| 環境性 | RoHS適合、ハロゲンフリー、耐候性 |

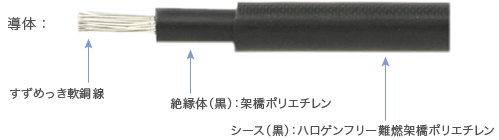

2、構造
3、構造・寸法（標準型）
| 寸法 AWG mm2 |
導体構成 | 绝缘体 | シース | 仕上げ外径 (约) mm |
|
|---|---|---|---|---|---|
| 構成 本/mm |
外径 mm |
標準厚さ mm |
標準厚さ mm |
||
| 2.5 | 50/0.254 | 2.1 | 0.95 | 0.85 | 5.7 |
| 4 | 56/0.3 | 2.6 | 0.95 | 0.85 | 6.2 |
| 6 | 84/0.3 | 3.2 | 1 | 0.85 | 6.9 |
| 10 | 80/0.4 | 4.1 | 1.1 | 0.85 | 8 |
TÜV 標準ＰＶケーブル（細径型）
太陽光発電システム用 PVケーブル
TÜV2Pfg 1169に適用
1、特徴
| 定格電圧 | AC600/1000V (DC1800V) |
|---|---|
| 適用温度 | -40℃～90℃ |
| 難燃性 | 垂直難燃 |
| 環境性 | RoHS適合﹒ハロゲンフリー﹒耐候性 |

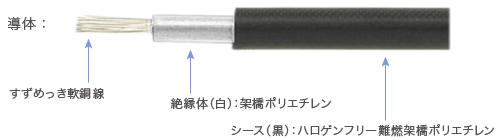

2、構造
3、構造・寸法 (標準型)
| 寸法 AWG mm2 |
導体構成 | 绝缘体 | シース | 仕上げ外径 (约) mm |
|
|---|---|---|---|---|---|
| 構成 本/mm |
外径 mm |
標準厚さ mm |
標準厚さ mm |
||
| 2.5 | 47/0.26 | 2.1 | 0.7 | 0.7 | 5 |
| 4 | 56/0.3 | 2.6 | 5.5 | ||
| 6 | 84/0.3 | 3.2 | 6 | ||
UL 標準ＰＶケーブル
太陽光発電システム用 PVケーブル
UL 4703ver.4 に適用
1、特徴
| 定格電圧 | 1000V、2000V |
|---|---|
| 適用温度 | -40℃～90℃ |
| 難燃性 | 垂直難燃（ＶＷ－１） |
| 環境性 | RoHS適合﹒ハロゲンフリー﹒耐候性 |
2、構造
3、構造・寸法 (標準型)
| 寸法 AWG mm2 |
導体構成 | 绝缘体 | シース | 仕上げ外径 (约) mm |
|
|---|---|---|---|---|---|
| 構成 本/mm |
外径 mm |
標準厚さ mm |
標準厚さ mm |
||
| 14 | 41/0.254 | 1.88 | 1.65 | 0.84 | 7 |
| 12 | 65/0.254 | 2.37 | 7.5 | ||
| 10 | 104/0.254 | 2.99 | 8 | ||
TÜV＆UL マルチＰＶケーブル
太陽光発電システム用 PVケーブル
UL 4703ver.4 に適用
TÜV 2Pfg 1169
1、特徴
| 定格電圧 | AC600V(UL)﹒AC600/1000V（DC1800V）(TÜV) |
|---|---|
| 適用温度 | -40℃～90℃ |
| 難燃性 | 垂直難燃（ＶＷ－１） |
| 環境性 | RoHS適合﹒ハロゲンフリー﹒耐候性 |
2、構造
3、構造・寸法 (標準型)
| 寸法 | 導体構成 | 绝缘体 | 护套 | 仕上げ外径 (约) mm |
||
|---|---|---|---|---|---|---|
| UL AWG mm2 |
TÜV mm2 |
構成 mm |
外径 mm |
標準厚さ mm |
標準厚さ mm |
|
| 14 | 2.5 | 47/0.26 | 2.1 | 1.25 | 0.84 | 6.5 |
| 12 | 4 | 56/0.3 | 2.6 | 7 | ||
| 10 | 6 | 84/0.3 | 3.2 | 7.5 | ||
